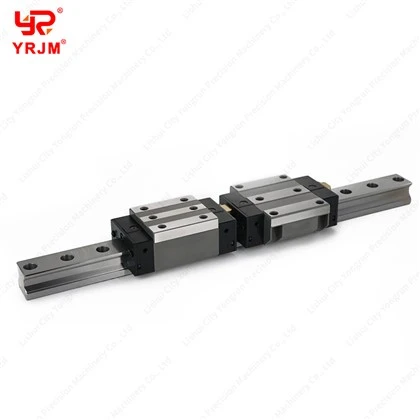

راهنمای خطی غلتکی RGW25HC

راهنمای خطی RGW25HCتوضیحات محصول

RGW25HC یک کالسکه حرکت خطی-فوق العاده- با استحکام بالا و ممتاز است که برای کاربردهایی طراحی شده است که یکپارچگی ساختاری و ظرفیت بار سنگین-قابل مذاکره نیست-. به عنوان بخشی از سری RG نخبه، این بلوک از غلتک‌های استوانه‌ای زمینی دقیق{{6} برای ایجاد یک رابط "خط تماس" استفاده می‌کند که تا 30% سختی بالاتری نسبت به راهنماهای خطی سنتی- توپی{8}} ارائه می‌کند.

مزیت طولانی "HC".
نام "HC" نشان دهنده یک بدنه بلوک دراز-سنگین- (طول 114.4 میلی متر) است. با گسترش کالسکه، حجم عناصر غلتشی را در مسیرهای باربر-به حداکثر می‌رسانیم. این ردپای تماس گسترش یافته به طور قابل توجهی ظرفیت بار دینامیکی را تا 33.9 کیلو نیوتن افزایش می دهد و مقاومت بالایی در برابر بارهای خمشی Pitch و Yaw (میزان 991 نیوتن متر) ایجاد می کند.
تطبیق پذیری صنعتی
RGW25HC با طراحی فلنج عریض-برای روترهای سنگین-CNC، میزهای پلاسمای صنعتی و سیستم‌های دروازه‌ای خودکار بهینه شده است. فلنج یک سطح نصب گسترده را فراهم می کند، که امکان اتصال ایمن از بالا-پایین یا پایین-به بالا را فراهم می کند و آن را به یک راه حل قطعی برای ماشین آلاتی تبدیل می کند که به سختی تسلیم ناپذیر و تکرارپذیری در سطح میکرونی- نیاز دارند.

نکات برجسته عملکرد RGW25HC
1.کالسکه دراز (H-نوع):پیکربندی بلوک طولانی، عناصر غلتشی داخلی را برای افزایش سفتی و توزیع بار به حداکثر می‌رساند.
2.طراحی غلتک استوانه ای:هندسه تماس خطی تا 30 درصد استحکام بالاتری نسبت به راهنماهای توپی معادل- ارائه می‌کند.
3.پایه فلنج همه کاره:فلنج عریض-پایه اجازه نصب از بالا-پایین و پایین-را می‌دهد.
4.Omni-بارگیری جهت:زاویه تماس 45-درجه ظرفیت بار برابر را در جهت‌های شعاعی، معکوس شعاعی و جانبی تضمین می‌کند.
5. سخت شدن کیس:مسیرهای داخلی سخت شده القایی (HRC 58-62) در طول عمر طولانی مدت در برابر سایش مقاوم هستند.
