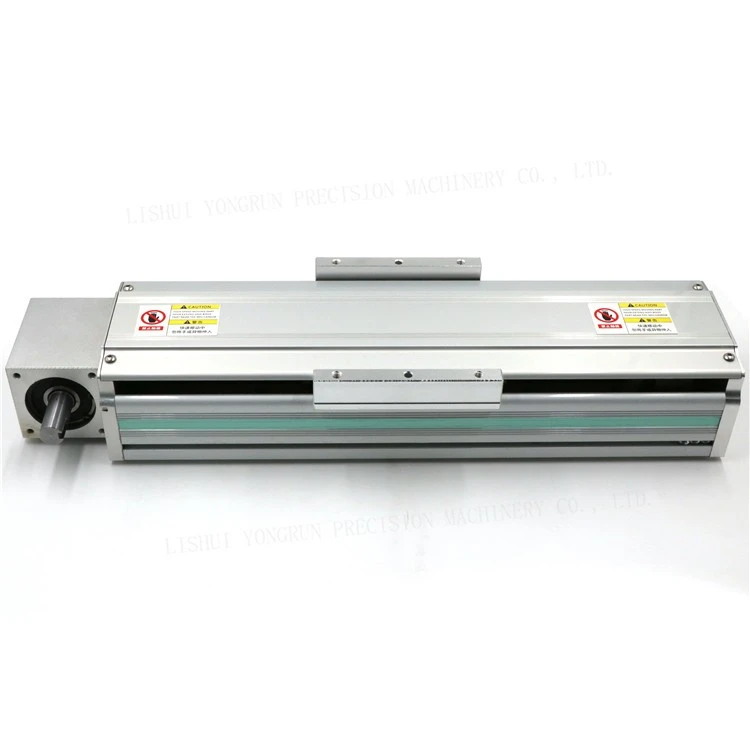

ماژول خطی EGHS120F

ماژول خطی EGHS120F

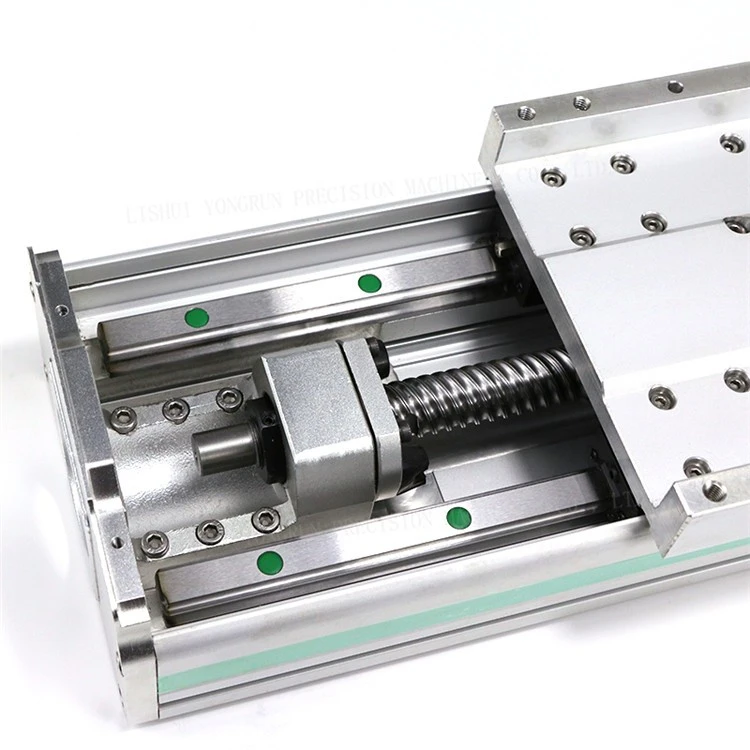

یک ماژول خطی بال اسکرو رانده، که معمولاً به عنوان محرک بال اسکرو یا بال اسکرو استیج شناخته می شود، یک سیستم حرکت خطی با دقت بالا-یکپارچه است. این یک جزء اصلی در دسته سیستم های فعال سازی خطی است که با استفاده از مکانیزم بال اسکرو و مهره برای انتقال نیرو مشخص می شود. این ماژول‌ها به‌طور خاص برای کاربردهایی طراحی شده‌اند که نیاز به دقت موقعیتی بالا، استحکام بالا و ظرفیت تحمل بار فوق‌العاده بیش از سرعت یا حداکثر طول ضربه دارند.

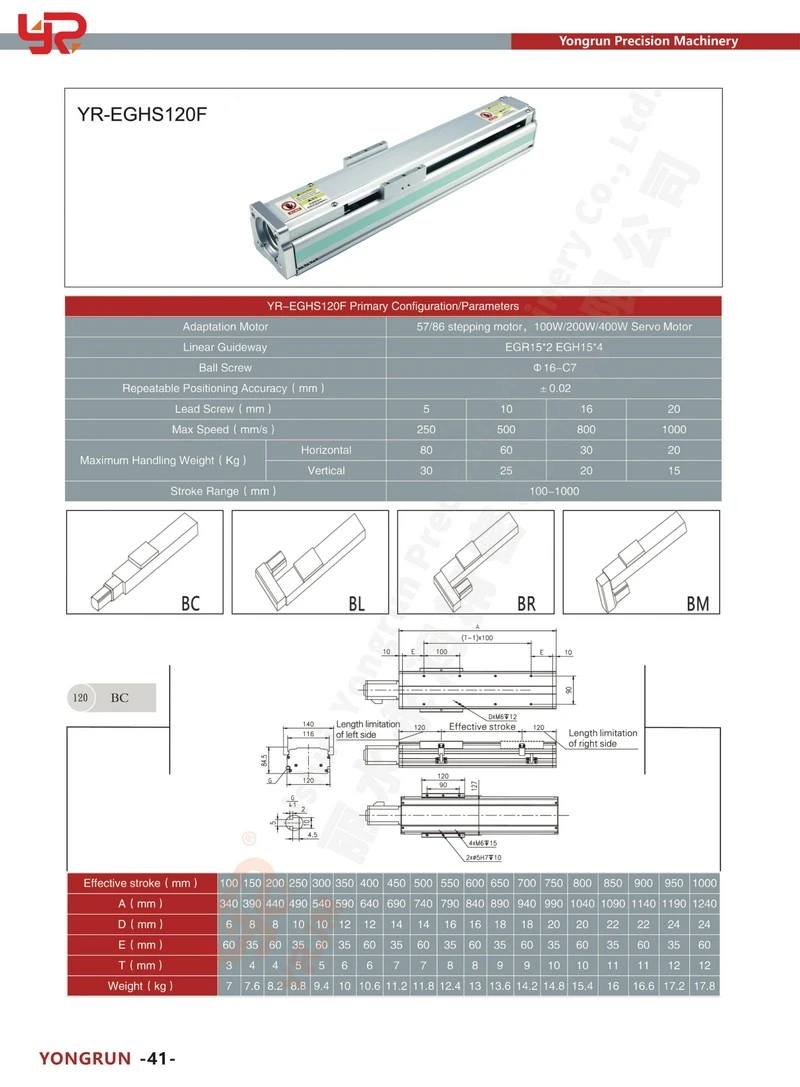

مشخصات محصول

فرآیندهای تولید

تمرکز تولید بر دقت فوق العاده در هر دو بخش هدایت کننده و محرک و هم ترازی آنها است:

1. ماشینکاری دقیق:بدنه ماژول تحت ماشینکاری گسترده CNC قرار می گیرد تا اطمینان حاصل شود که سطوح نصب ریل راهنما و بال اسکرو کاملاً صاف و موازی با یکدیگر هستند.

2. راهنما و ادغام پیچ:ریل های راهنما به دقت ایمن شده اند. بال اسکرو در تکیه گاه های انتهایی از پیش بارگذاری شده آن نصب می شود. بررسی دقیق کلیدی موازی بودن بین محور ریل راهنما و محور بال اسکرو است که برای جلوگیری از اتصال و اطمینان از دقت باید نزدیک- عالی باشد.

3. مونتاژ کالسکه و مهره:کالسکه روی بلوک های راهنما مونتاژ می شود و مهره توپ به قسمت زیرین کالسکه پیچ می شود. این کار باید با صفر- نسبت به راهنماها انجام شود.

4. کالیبراسیون:مرحله نهایی شامل اندازه‌شناسی مبتنی بر لیزر{0}}پیچیده است. این مرحله برای نقشه‌برداری و ثبت دقت موقعیت مطلق، تکرارپذیری و صافی حرکت کالیبره شده است، که ممکن است برای جبران خطاهای مبتنی بر نرم‌افزار استفاده شود.
